Multifunktionsdisplay

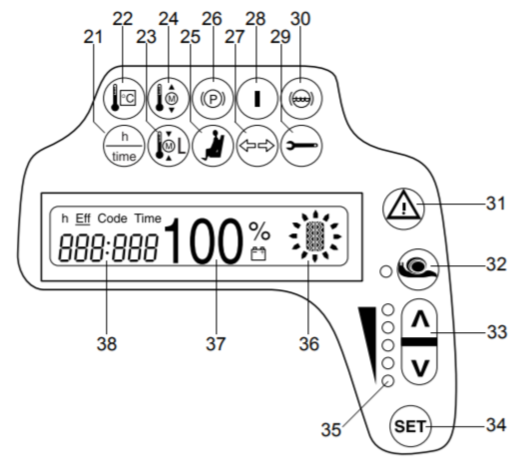

Das Multifunktionsdisplay zeigt Betriebsdaten, Batteriekapazität, Betriebsstunden, Fehlercodes und Informationen an. Graphische Symbole auf der Multifunktionsanzeige geben Warnungen aus.

Element	Anzeigen
21	Druckknopf, um zwischen Betriebsstunden und Zeit zu wechseln
22	Controller über Temperatur
23	Pumpen Motor über Temperatur
24	Antriebsmotor über Temperatur
25	Sitz Schalter
26	Parkbremse aufgetragen
27	Reise Richtung Indikator o
28	LKW im Einsatz (Schlüsselschalter “on”)
29	Service Display/UVV Display
30	Bremsflüssigkeit zu niedrig
31	Leuchtet bei Fehlern oder Blitzen auf, wenn die Batteriekapazität unter 10% liegt
32	Inching Speed Push Button
33	Programmauswahl-Taste
34	Set Button
35	Betriebsprogramm-Indikator (Programme 1 bis 5)
36	Antriebsrichtung und radpositions Anzeige
37	Batteriekapazität Indikator
38	Zeit-und Betriebszeiten oder Diagnose und Fehleranzeige

Warnanzeigen, Drucktasten und Schalter

Geben Sie Folgendes an oder steuern Sie Folgendes:

Element	Display/Funktion
21	Druckknopf, um zwischen Betriebsstunden und Zeit zu wechseln – LKW-Betriebsstunden gezählt, während der Schlüsselschalter auf “on” gesetzt wurde – “EFF”-Betriebsstunden können mit einem Code “on” oder “Off” geschaltet werden – Zeitanzeige
22	Controller über Temperatur – Leuchtet bei Regler über Temperatur – Die Leistung wird im Verhältnis zur Temperatur kontinuierlich reduziert
23	Pumpen Motor, Servolenkung Motor über Temperatur – Pumpen Motor, Servolenkung Motortemperatur wird kontinuierlich überwacht – Leistung wird bei über Temperatur reduziert
24	Antriebsmotor über Temperatur – Antriebs Temperatur wird überwacht – Leistung wird bei über Temperatur reduziert
25	Sitz Schalter – Sitz Schalter nicht geschlossen – LKW bereit für den Betrieb, Sitz nicht besetzt
26	Parkbremse aufgetragen – LKW betriebsbereit, Parkbremse aufgetragen
27	Fahrtrichtung Indikator o – Bei Beleuchtungsanlage mit Blink System
28	LKW ist in Betrieb – Schlüsselwechsel zu “on”
29	Service Display/UVV Display – Der Service-Intervall-Satz ist abgelaufen (1000 Betriebsstunden) oder die jährliche UVV-Inspektion ist fällig (Anzeige Blitze)
30	Bremsflüssigkeit zu niedrig – Ein Sensor auf dem Brems Flüssigkeitsbehälter überwacht den Brems Flüssigkeits Pegel
31	Warnung – Leuchtet im Falle von Fehlern – Blitze, wenn die Batteriekapazität weniger als 10% beträgt
32	Inching Speed Push Button – Maximale Fahrgeschwindigkeit km/h (verstellbar)
33	Programmauswahl-Taste – Druckknopf für “up” und “Down”
34	Set Button – Wählt spezielle Funktionen
35	Betriebsprogramm Indikator – Zeigt das gewählte Drive-Programm an (1 bis 5)

Element	Display/Funktion
36	Antriebsrichtung und radpositions Anzeige – Zeigt die gewählte antriebsrichtung (vorwärts oder rückwärts) oder die Radposition der gelenkten Räder
37	Batteriekapazität in% anzeigen Die verfügbare Restkapazität ist angegeben. Display 0% = Batterie entlastet um 80%. Mit einem 10-prozentigen Display blinkt das Aufmerksamkeits Display (42). Die Hebe Funktion ist nach 30 bis 40 Sekunden bei einer Kapazität von 0% deaktiviert.
38	Betriebszeiten/Fehleranzeige – Gibt die Betriebszeiten an: – EFF: gibt die Fehleranzeige der gesamten Betriebsstunden an: – Die Betriebsstunden Anzeige wird gelöscht, wenn ein Fehler (err) oder eine Warnung (INF) empfangen wird. Der Fehlercode wird angezeigt. – Wenn mehrere Fehler aufgetreten sind, werden diese abwechselnd angezeigt, um 1,5 Sekunden, und ein Warnton klingt.
