Komatsu Gabelstapler FB15M-12 Liste der Fehlercodes
2 Anleitungen
Verfügbare Anleitungen (2)

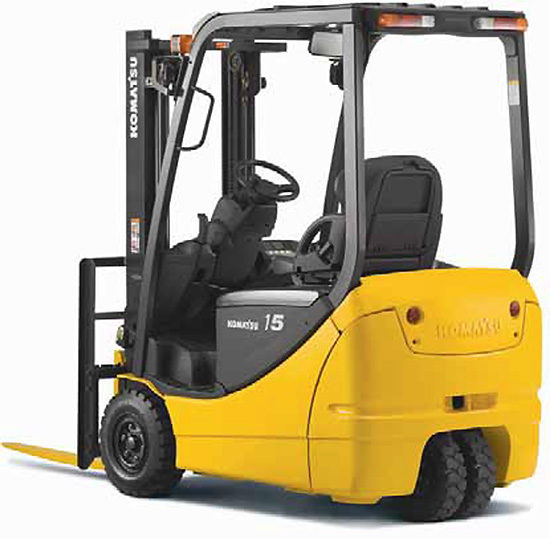

Komatsu FB15M-12
1. Fehlercode (ALA)
| Fehlercode | Beschreibung Störung |
|---|---|
| Ala-5206 | Startschalter übertragen-Position auf, in der IT es Zeit als Hebel-Management-Lift installiert -Position groß Von Neutral. |
| Ala-5207 | Startschalter übertragen-Position auf, zu seiner Zeit als Hebel-Management-Neigung installiert -Position groß Von Neutral. |
| Ala-5208 | Beginnend Wechseln Übertragen Im unter Position Auf der Es es Zeit Als Live Eine 1 Management Arbeitsgeräte 1 Installierte-Position groß Von Neutral. |
| Ala-5209 | Der Startschalter übertrug die Position auf, die Temporäre Schlafzimmer Als Live Eine 2 Management-Arbeitsgeräte 2 Installiert-Position groß von neutral. |
| Ala-5210 | Der Startschalter übertrug die Position auf, die Temporäre Schlafzimmer Als Live Eine 3 Management-Arbeitsgeräte 3 Installiert-Position groß von neutral. |
| Ala-5229 * | Automatischer Funktions Einstellwinkel Horizont In Neigung deaktiviert vor oder nach Onvorschläge Stoppen. |
| Ala-5255 * | Falsche Kontrolle der automatischen pagingangle des horizontalen Hangs. 1. Move the tilt control lever to theMilitary Direction. 2. Enable Buttons Horizontal Tilt в The time As Lever Management Tilt FindsSmiling в Horizontal Position. 3. Enable Automatic Functions HorizonIn Tilt в The It’s time As On Car MouthNovlene Cargo. |
- Die Maschine ist mit einer automatischen Einstellung des Winkels der horizontalen Neigung ausgestattet.
2. Fehlercode (ERR)
| Fehlercode | Charakter Störung |
|---|---|
| Err-3082 | Fehler Kanal-Kommunikation zwischen Controller rechts) Turn-Controller Links) drehen. |
| Err-3084 | Fehler Kanal-Kommunikation zwischen Controller right) drehen Sie die Be-und Entladevorgänge der Controller. |
| Err-3281 | Fehler Kanal-Kommunikation zwischen Controller rechts) Turn-Controller Links) drehen. |
| Err-3284 | Fehlfunktion des Kommunikationskanals zwischen dem Be-und Entlade Regler und dem Regler (links) des Zuges. |
| Err-5081 | Fehler Kanal-Kommunikation zwischen Controller right) drehen Sie die Be-und Entladevorgänge der Controller. |
| Err-5082 | Fehlfunktion des Kommunikationskanals zwischen dem Controller (links) und dem Be-und Entlade Regler. |
| Err-5085 | Fehler Kanal-Kommunikation zwischen Controller proportional elektromagnetisches Ventil Und Regler für Be-und Entladevorgänge. |
| Err-5087 | Eine Fehlfunktion des Kommunikationskanals zwischen dem Stromversorgungs Regler und dem Be-und Entlade Regler. |
| Err-5088 | Fehler Kanal-Kommunikation zwischen dem Be-und Entladen der Steuerung Operations Controller Rum Source Power. |
| Err-5211 | Das hubhebel-Signal ist falsch. |
| Err-5212 | Ungültiges Kipp Hebel-Signal. |
| Err-5213 | Falsches Signal des Arbeitsgeräte Kontrollhebel Att1. |
| Err-5214 | Falsches Signal des Arbeitsgeräte Kontrollhebel Att2. |
| Err-5215 | Falsches Signal des Arbeitsgeräte Kontrollhebel Att3. |
| Fehlercode | Charakter Störung |
|---|---|
| Err-5216 | Falsches hubdruck-Sensorsignal. |
| Err-5217 | Falsches Winkel-Sensorsignal. |
| Err-5218 | Unsachgemäße Bedienung des proportionalen elektromagnetischen Aufzugs Ventils. |
| Err-5219 | Unsachgemäße Bedienung des proportionalen elektromagnetischen Kipp Ventils. |
| Err-5220 | Falsche Arbeits proportionale elektromagnetische Ventil-Arbeitsgeräte Att1. |
| Err-5221 | Falsche Arbeits proportionale elektromagnetische Ventil-Arbeitsgeräte Att2. |
| Err-5222 | Falsche Arbeits proportionale elektromagnetische Ventil-Arbeitsgeräte Att3. |
| Err-5292 | Fehlfunktion der Stromversorgung der proportionalen elektromagnetischen Ventilsteuerung. |
| Err-5293 | Unsachgemäße Bedienung der proportionalen elektromagnetischen Ventilsteuerung. |
| Err-5294 | Das Sensorsignal der Arbeitsmaschine ist falsch. |
| Err-5295 | Unsachgemäße Bedienung der proportionalen elektromagnetischen Ventilsteuerung. |
| Err-5296 | Fehler Kommunikation Prozessregler proportional elektromagnetische Ventil. |
| ERR1 4-8110 | Fehler im Kommunikationsprozess des Controllers (rechts) bewegen. |
| ERR1 8-8110 | Fehler im Kommunikationsprozess des Controllers (links) bewegen. |
| Err3 0-8110 | Fehler im Kommunikationsprozess des Be-und Entlade Reglers. |
| Err3 4-8110 | Fehler im Kommunikationsprozess des Be-und Entlade Reglers. |
| Err4 0-8110 | Fehler im Kommunikationsprozess der Instrumententafel. |
| ERR1 4-8120 | Bus-Datenübertragung/Empfangs Fehler können (rechts) drehen. |
| ERR1 8-8120 | Busdatenübertragung/Empfangs Fehler kann der Controller (links) des Zuges. |
| Err3 0-8120 | Bus-Datenübertragung/Empfangs Fehler können be-und Entlade Regler. |
| Err3 4-8120 | Busdatenübertragung/Empfangs Fehler kann der proportionale elektromagnetische ventilregler. |
| Err4 0-8120 | Busdatenübertragung/Empfangs Fehler können Dashboard. |
| ERR1 4-8130 | Die Störung des Kommunikationskanals kann zwischen dem Controller (rechts) und der Instrumententafel liegen. |
| ERR1 8-8130 | Der Kommunikationskanal kann zwischen dem Controller (links) des Zuges und der Instrumententafel funktionieren. |
| Err3 0-8130 | Fehler Kanal-Kommunikation kann zwischen Controller-be-und Entladevorgänge und Panel Geräte. |
| Err3 4-8130 | Fehler Kanal-Kommunikation kann zwischen Controller proportional elektromagnetische klassische Pfanne und Panel-Geräte. |
| ERR1 4-8140 | Falsche Datenübertragung im Bus kann (rechts) drehen. |
| ERR1 8-8140 | Falsche Datenübertragung im Bus kann der Controller (links) des Zuges. |
| Err3 0-8140 | Falsche Datenübertragung im Bus kann be-und Entlade Regler. |
| Err3 4-8140 | Falsche Datenübertragung auf die busdose des proportionalen elektromagnetischen Ventil Controllers. |
| Err4 0-8140 | Falsche Datenübertragung im Bus kann Armaturenbrett. |
| Err4 0-8314 | Die Störung des Kommunikationskanals kann zwischen dem Controller (rechts) und der Instrumententafel liegen. |
| Err4 0-8318 | Der Kommunikationskanal kann zwischen dem Controller (links) des Zuges und der Instrumententafel funktionieren. |
| Err4 0-8330 | Fehler Kanal-Kommunikation kann zwischen Controller-be-und Entladevorgänge und Panel Geräte. |
| Err4 0-8334 | Fehler Kanal-Kommunikation kann zwischen Controller proportional elektromagnetische Classic Pan und Panel Geräten. |
| Err4 0-8510 | Die Fehler Kanalkommunikation kann die Geräte nach dem Einbau der Startschalter-Position einschalten. |
Instrumententafel Fehlercode (Bewegungssteuerung)
| Fehlercode | Charakter Störung |
|---|---|
| ERR-300 | Schaden am Haupt Schütz, verbrannte Sicherung |
| ERR-300 | Kurzschluss-hauptschütze |
| Err-300 Err-320 | Niederspannung (Batteriespannung Drop) |
| Unter Range-320 | Falscher Trainings Vorgang Warnung |
| Err-301 Err-321 | Die Steuerung des Bewegungssystems (Kurzschluss der oberen und unteren Tatsache) |
| Err-301 Err-321 | Bewegungs Steuerungs Regler (kurz kreisförmige Oberseite) |
| Err-301 Err-321 | Bewegungs Steuerungs Regler (kurz kreisförmige Unterseite) |
| Err-301 Err-321 | Controller des Bewegungssystems (Beschädigung des Phasen Drahtes U) |
| Err-301 Err-3214 | Steuerung des Bewegungssystems (Beschädigung des Phasen Drahtes V) |
| Err-301 Err-321 | Steuerung des Bewegungssystems (Beschädigung des Phasen Drahtes W) |
| Err-301 | Defekt des Schnelllade Kreises (Defekt des Lade Kreises des Kondensators P und N) |
| Unter Range-322 | Controller des Bewegungssystems (Temperaturanstieg) |
| Err-302 Err-3221 | Controller des Bewegungssystems (Temperatur entspricht nicht der Norm) |
| Unter Range-323 | Motorische Bewegung (Temperaturerhöhung) |
| Err-303 Err-3231 | Motorische Bewegung (Temperatur entspricht nicht der Norm) |
| Err-303 Err-3230 | Kurzschluss zwischen hydraulischen Motorphasen der Bewegung (Kurzschluss Last Schaltungen). |
| Err-305 Err-325 | Fehlfunktion des Temperatursensors des Bewegungssystem Controllers |
| Err-305 Err-3251 | Fehlfunktion des Temperatursensors des Hydraulikmotors der Bewegung |
| Err-305 Err-325 | Falscher Ausgangs Signal Sensor zwingt die Strom Bewegung (Phase U, Phase W) |
| Err-305 Err-325 | Fehler Beschleuniger, Schalt Beschleuniger |
| Err-305 | Fehler Potentiometer Winkel Räder. (gemessener Winkel entspricht nicht normal) |
| Err-305 Err-325 | Sensor Frequency Rotation Hydraulikmotoren Bewegung (Ausgangs Signal Phase A nicht konform begrüßt Normal). |
| Err-305 Err-325 | Sensor Frequency Rotation Hydraulik Motoren Bewegung (Ausgangs Signal Phase B nicht Übereinstimmung Willkommen normal). |
| Err-306 | Fehlfunktion des vorderen Umkehr Wechsels |
| Err-306 | Fehlfunktion des logischen Elements des Sitz Sensors _A und des Sitz Sensors _B. |
| Err-308 Err-308 Err-3281 Err-328 | Kommunikationskanal Störungen können. (Kommunikationskanal Störung) |
Instrumentenbrett Fehlercode (Controller laden und entladen)
| Fehlercode | Charakter Störung |
|---|---|
| Err-5004 | Niederspannung (Batteriespannung Drop) |
| Ala-5005 | Falscher Trainings Vorgang Warnung |
| Err -5010 | Steuerung der Be-und Entladevorgänge (Kurzschluss der oberen und unteren Tatsache) |
| Err -5011 | Steuerung der Be-und Entladevorgänge (Kurzschluss der Oberseite) |
| Err -5012 | Steuerung der Be-und Entladevorgänge (Kurzschluss der Unterseite) |
| Err -5013 | Steuerung der Be-und Entladevorgänge (Beschädigung des Phasen Drahtes U) |
| Err -5014 | Steuerung der Be-und Entladevorgänge (Beschädigung des Phasen Drahtes V) |
| Err -5015 | Steuerung der Be-und Entladevorgänge (Beschädigung des Phasen Drahtes W) |
| Ala-5021 | Steuerung der Be-und Entladevorgänge (Temperaturanstieg) |
| Err -5021 | Regler für Be-und Entladevorgänge (Temperatur entspricht nicht der Norm) |
| Err-5030 | Kurzschluss der Pumpen Motoren Phasen (Kurzschluss der Last Kreise) |
| Ala-5031 | Motor Pumpe (Temperaturerhöhung) |
| Err -5031 | Pumpen Motor (Temperatur entspricht nicht der Norm) |
| Err-5040 | Das Eingangs Signal externer Controller geht Für Schränkt normativen Bereich |
| Err -5050 | Fehlfunktion des Temperatursensors des Be-und Entlade Reglers |
| Err -5051 | Fehlfunktion des Pumpen Motortemperatur Sensors |
| Err -5052 | Falscher Ausgangs Signal Sensor zwingt das Be-und Entladen der Stromsysteme (Phase U, Phase W) |
| Err -5055 | Fehler Sensor Winkel drehen Lenk Räder (gemessener Winkel nicht normal) |
| Err -5057 | Fehlfunktion des Pumpen Motor Geschwindigkeits Sensors |
| Err-5081 | Kommunikationskanal-Störung kann (Kommunikationskanal nicht in Ordnung) |
