Fehler anzeigen	Das entsprechende Element in der	Fragen	Die Ursache des Fehlers	Methode zur Beseitigung	Fehlercode
Fehler im Zusammenhang mit dem Start des Motors	AD Converter Fehlfunktion in ECU	Ecu. Fehler in der Signalverarbeitung haben zum Ausfall geführt, nicht einmal den Motor gestartet.	-	Ersatz des Steuergerätes	1	1	1
Fehler synchrone Signale	Signal Synchronisierungs Fehler können zu einer abnormalen Kraftstoffeinspritzung, hartem Start, Abgasen von schwarzem Rauch, abnormem Motorgeräusch usw. führen.	Fehlersignale gemessene Sensor Kurbelwelle oder Nockenwellen-Geschwindigkeitssensor	Kontroll Anschlüsse und Kurbelwellensensor. Überprüfen Sie die Abstände des Kurbelwellen Sensors und des schwunrades innerhalb von 1,0 ± 0,5 mm	1	1	2
1	1	3
1	1	4
Punkt Fehler Bearbeitungszeit bei ECU	Motor Stände, nicht starten	-	Ersetzen Sie das Steuergerät	1	1	5
-	Fehlende Motorleistung	-	Schalten Sie die Strom-und Steuergeräte zurück, wenn das Problem nicht selbst gelöst ist, ersetzen Sie den ECU	1	1	6
Fehler Start Relay	Der Motor fängt nicht an.	Beschädigung des Kabel Gurtes, Beschädigung des aktuatorrelais	Überprüfen Sie das Starter Relais und seine Schaltung	1	2	1
Schaltfehler T15	-	-	Check Breaker T15	1	2	2
Schaltfehler T50	-	Aktivierungs Schalter mehr 120s	Überprüfen Sie den Schalter T50	1	2	3
Batterie	Strom Fehler	Batteriespannung zu hoch (> 36V) oder zu niedrig (< 6V)	Überprüfen Sie den Kabelbaum Akku, Motor und Auto	1	2	4
Pulsfrequenz Diagramm FMTC	-	Fehler Einstellung	Veränderungs Einstellung	1	2	5
Die Stromversorgung des Sensors in ECU		Fehler im Steuer-oder Kurzschluss Drucksensor Einlass (2,33), Öldruck Sensor (2,32) mit Kraftfahrzeug (24V) oder Erdung	Überprüfen Sie die Kabelbäume, Drucksensoren, Einlass Öldruck (maximale Stromversorgung 90mA)	1	3	1
Fehlende Motorleistung	Fehler in der Steuer-oder KZ-Versorgung (1,84) Sensor Nr. 2 Gaspedal	Prüf Sensor Nr. 2 Gaspedal (maximale Stromversorgung für SSP2 90mA)
Fehlende Motorleistung	Fehler in der Steuer-oder schaltstromversorgung (1,84) Sensor Nr. 1 Pedal-oder Kurzschluss Drucksensor Linie (2,13)	Kontroll Sensor Nr. 1 Pedaldruck Sensor Line (SSP3 Power Max Current 50mA)
Fehler Haupt Relais	Das allgemeine Rohr Druckbegrenzungsventil (PRV) ist offen, das Fehlen des Motors	Kurzschluss Element-Strömungsmessung (3,09 3,10)	Überprüfen Sie Drähte auf Strömungssensor Kurzschluss oder offener Schaltung	1	3	2
Output-Kurzschluss Stromversorgung ECU (1,04 2,03)	Überprüfen Sie die Drähte für die Anwesenheit von: 2,03 1,04? CZHinweis: Sie müssen die Leistung des Steuergerätes verwenden, ist nicht erlaubt, externe Stromversorgung zu verwenden)
Die relevanten Elemente des gemeinsamen Systems Rückgrat	Drucksensor Linie	Öffnen Sie die Druck Begrenzung Ventil Rohre allgemeine Autobahn	Flow-Messelement-Schäden oder Kurzschlüsse, offener Kreislauf	Überprüfen Sie Strömungs Messgeräte und einen Haufen Drähte auf dem vorhanden sein eines Kurzschlusses oderbruchs	1	3	3
Fehlerhaftes Druckbegrenzungsventil Common Highway	Die Frage der Kraftstoffleitungen. Die Drucksensor Linie, die Element Fluss Messung, die Okklusion und die Umgehung des mitgelieferten Kraftstoffs führen zu vielen perenastrojkam Rückgrat Druck	Abreise toplioprovody und eine Drucksensor Linie, Strömungs Messelement	1	3	4
Flow-Dimension-Mitglieds Fehler	Das Strömungs Messelement ist beschädigt oder Kz, offener Schalt Gurt	Überprüfen Sie Strömungs Messelemente und ein Bündel von Drähten	1	3	5
Allgemeiner Punkt	Dekompressirovanija Ventil für Leitungsrohre	Schwerer Ventil Verschleiß dekompressirovanija verursacht abnorme Fluktuation der Druckleitung	Okklusion die niedrigen Druck die Kraftstoffleitung (einschließlich der Brennstoffzufuhr und des Bypass-Brennstoffs) führt zu häufigem öffnen oder Öffnen des Ventils dekompressirovanija zu lang	Die Rampe ersetzen	1	3	6
Injektor	Fehlerinjektor Zylinder 1	Fehlende Motorleistung, instabil (Motor troit)	Schlechte Kontakt Gurte Zerstäuber oder Bruch der Drähte	Überprüfen Sie den Kabelbaum und die Verbindung mit der Düse	1	4	1
Fehlerinjektor Zylinder 2	1	4	2
Fehlerinjektor Zylinder 3	1	4	3
Fehlerinjektor Zylinder 4	1	4	4
Fehlerinjektor Zylinder 5	1	4	5
Fehlerinjektor Zylinder 6	1	4	6
Kondensator Steuerung Injektor	Fehler 1 Kondensatoren Kontroll Düsen 1.2.3	1	5	1
Fehler 1 Kondensator-Steuer Düsen 4.5.6	1	5	2
Chip Einspritzung	Injektor Control Chip Fehler	1	5	3
Injektion	Erreicht nicht die Mindestanzahl an normalen Arbeits Düsen	Den Motor stoppen	Kurzschluss-oder Verbindungs Gurte mit mehr als 3 Zylindern	Überprüfen Sie die Injektoren des Kabelbaums jeden Zylinder	1	5	4
Begrenzung der Düsen in ECU	-	-	-	1	5	5
Die wichtigen Schalter, Sensoren	Wasser in Treibstoff	Wassergehalt Indikator Lampe in der Brennstoffverbrennung, der Wasserspiegel Alarm	Diesel Kraftstoff grober Reinigungs Filter mit Wasser gefüllt	Wasser aus Dieselkraftstoff abtropfen lassen	2	1	1
Sensor Fehler 1 Pedale	Umdrehungen der Kurbelwelle um 1000 u/min	Offener Kreislauf oder defektes Gaspedal	Überprüfen Sie die Kette auf das vorhanden sein von Bruch und Kurzschluss, ersetzen Sie das Gaspedal	2	2	1
Sensor Fehler 2 Pedale
Kupplungs Sensorfehler	Cruise kann nicht ausgeführt werden	Defekte Sensoren oder offener Kreislauf	Sensor-Kabelbaum prüfen	2	2	3
Bremsfehler		2	2	3
Bremsfehler	Die Aktivierung der Bremse scheitert, es ist nicht erlaubt, Kreuzfahrt durchzuführen	Vor der Kreuzfahrt sollte man das Bremspedal drücken	2	2	3
Vertrauens Kontrolle Fehler Ventil Gas und Bremse	-	Gleichzeitiges Drücken des Pedals von Beschleunigungs-und Brems Pedalen	Überprüfen Sie die Ketten Sensor Bremsen auf Anwesenheit von CZ	2	2	5
Motor Schutz	-	Overclocking-Motor (> 2650u/min)	-	2	2	6
-	-	-	2	2	7
Umgestaltung des Motor Drehmoments	Drehmoment nicht erfolgreich erhöhen	Zu groß ein Eingangs Moment-übertragungsbox	-	2	2	8
Fernventil-Gaspedal	Kein Effektpedal-Ferngas Ventil	Sensor-Fehler Ventil-Gaspedal oder Kurzschluss, offene Kabelbäume	Prüfen Sie den Sensor drahtgurt, falls nötig Ersatz Pedale-Gasventil	2	2	9
Einlassdruck Sensor	Notschlepptau	Sensor Fehler oder Kurzschluss, offener Kreislauf	Überprüfen Sie den Sensorkabel, falls nötig, ersetzen Sie den Sensor	2	3	1
Atmosphärischen Drucksensor	Dieser Sensor, der auf dem Steuergerät installiert ist, überprüfen Sie die Wahrscheinlichkeit von Verstopfungen	2	3	2
Einlass Temperatursensor	Überprüfen Sie den Sensorkabel, falls nötig, ersetzen Sie den Sensor	2	3	3
Kühlmitteltemperatur-Sensor	Notschlepptau ist nicht der normale Betrieb des Heiz Luft Einlaufs	Überprüfen Sie den Sensorkabel, falls nötig, ersetzen Sie den Sensor	2	4	1
Kühlmitteltemperatur zu hoch	Wenn die Kühlmitteltemperatur über 105 Grad liegt, wird der Motor mit begrenzter Kapazität betrieben	Kühlmitteltemperatur zu hoch	Motor Kühlsystem prüfen	2	4	2
Öldruck zu hoch	Öldruck Verzerrung wenn das Gerät einen CAN-Bus nutzt	Fehler Sensor Öldruck oder Öldruck zu hoch	Zu hohe Öltemperatur	2	4	3
Öldruck zu niedrig	-	Öldruck zu niedrig
Öltemperatur Sensor	-	Zu hohe Öltemperatur	2	4	4
Zu hoher Öltemperatur-Alarm	-	Zu hohe Öltemperatur
Test Wassertemperatur Sensor	-	-	-	2	4	5
Überwachung des Kraftstoff Drucks in der Linie	Hochdruck-Brennstoffleitung Emission/Niederdruck-Kraftstoffleitung (durchgesickert)	Harter Start, wird nicht beginnen. Öffnen Sie das Druckbegrenzungsventil und lecken Sie eine große Menge an Hochdruck-Kraftstoff	Zu viel Strömungswiderstand von Treibstoff oder treibstofflecks. Zu viel Resistenz-Treibstoff-Bypass	Überprüfen Sie die Kraftstoffleitungen auf den Motor. Wenn Sie Ersatzfilter, Kraftstoffleitung, etc. benötigen.	2	5	1
2	5	2
2	5	3
2	5	4
2	5	5
2	5	6
2	5	7
Ecu	Steuergeräte-System wieder in seine ursprüngliche Position	Öffnen Sie das Druckbegrenzungsventil, notschlepptau	Interner Fehler in ECU	Nach dem Abschalten des AC-Schalters. Wenn die Angelegenheit nicht geklärt ist, sollten Sie den ECU ersetzen	2	6	1
-	Test auf Overclocking	-	-	-	2	6	2
ECU-Prüf-und Messgeräte intern ECU	Chip CJ940	Motor Zünd Fehler	Kommunikationsfehler	Nach dem Abtrennen des aktuellen Neustart-Systems	2	6	3
Zu hohe Spannung
Zu geringer innerer Stress
ECU Chip und Watchdog	Stör Zünder-Motor (nach AC-Neustart)	Kommunikationsfehler	2	6	4
EEPROM (löschbare programmierbare Lese nur Speicher)	Auf Kilometer Informationen dürfen nicht registriert werden	-	Ersatz des Steuergerätes	2	6	5
Steuergeräte-Funktionen und Schalter	Magnetventil-Auspuff Bremse	Abgas Bremse ist defekt	Kurzschluss Motor-Brems Magnetventil (2,06) mit Mahlzeiten	Überprüfen Sie die Abgas Bremse Magnetventil-Schaltung	3	1	1
Kurzschluss Motorbremse Magnetventil (2,06) wiegen
AC Kompressor Relay	AC-Kompressor nicht funktioniert	Fehler Verbindungs-AC-Kompressor-Relais	Überprüfen Sie das Relais und seine Verbindungen	3	1	3
Einlass Heiz Relais	Der Heiz Lufteinlass kann nicht richtig funktionieren.	Kurzschluss Relais mit Boden oder Strom	Zur Überprüfung eines Verbindungs Relais Heiz Lufteinlass	3	2	1
-	-	3	2	2
3	2	3
Fahrzeug Geschwindigkeitssensor	Kann nicht eine Kreuzfahrt aus dem Auto-Button hat keine Wirkung	Überschreitung der Höchstgeschwindigkeit des Autos oder nicht zuverlässige Signale der Geschwindigkeit des Autos, keine stabile Spannung	Überprüfen Sie die Drehzahlsensor-Verbindung des Fahrzeugs, wenn nötig, ersetzen Sie den Sensor	3	2	4
Viele Bestimmungen des Schalters	Drehmoment Begrenzung, Begrenzung der Geschwindigkeit und andere Funktionen können nicht durchgeführt werden	Fehler Verdrahtungs Gurte oder Widerstand	Fehler Verdrahtungs Gurte oder Widerstand	3	2	7
Lampensystem	Die Indikator Funktion der jeweiligen Lampen Sind nicht erfüllt	Verbindung Fehlgeschlagen oder Verbindung nicht implementiert wird	Test Verbindung	3	3	1
Lampe Kaltstart	3	3	2
Signallampe	3	3	3
Wasser in Brennstoff Lampe	3	3	4
Cruise Switch	Kann nicht eine Kreuzfahrt/PTO sein, oder Cruise/PTO geht aus dem geschehen	Cruise Switch Fehler	Es wird empfohlen, dass Sie umschalten samovosstanovitelnyj	3	4	1
Abgas Bremsschalter	-	-	-	3	4	2
Aus dem Auto aussteigen	Start ohne Auto konnte nicht umgesetzt werden	Knack Schalter	Überprüfen Sie den Schalter oder die schaltleitungen	3	4	3
Externe Dimension	Zündung deaktivieren	Fehlende Motorleistung, nicht stabiler Betrieb	Zylinder-Nr. 1 deaktivieren	Überprüfen Sie die entsprechende Düse, Dichtungs Deckel Zylinder, ventilabstand, etc.	5	1	1
Zylinder-Nr. 2 deaktivieren	5	1	2
Zylinder # 3 deaktivieren	5	1	3
Mehrere Zylinder deaktivieren	5	1	4
Zylinder-Nr. 4 deaktivieren	5	3	1
Zylinder # 5 deaktivieren	5	3	2
Zylinder # 6 deaktivieren	5	3	3
Externe Dimension	-	-	-	5	3	4
Diese Fehler beziehen sich auf die funktionelle Indikation. Bei der Anwendung des Diagnose Werkzeugs zur Revitalisierung interner Messfunktionen wird sich das gut herausstellen, die Steuergeräte Messung wird dann der Flash-Code gespeichert.	5	2	1
5	2	2
5	2	3
Fragen im Zusammenhang mit dem Start	Die Frage der synchronen Signale	-	Schlechte Oberfläche der Zähne des schwunrades	Ersatz Schwungrad	5	4	1

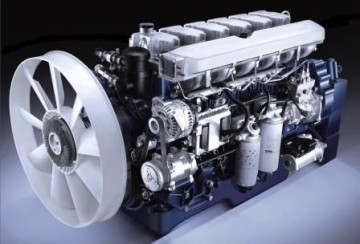

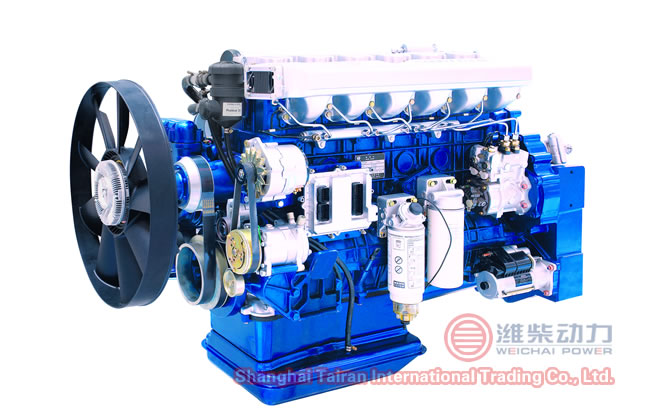

Dieselmotoren Serie WP12

Dieselmotoren Serie WP12

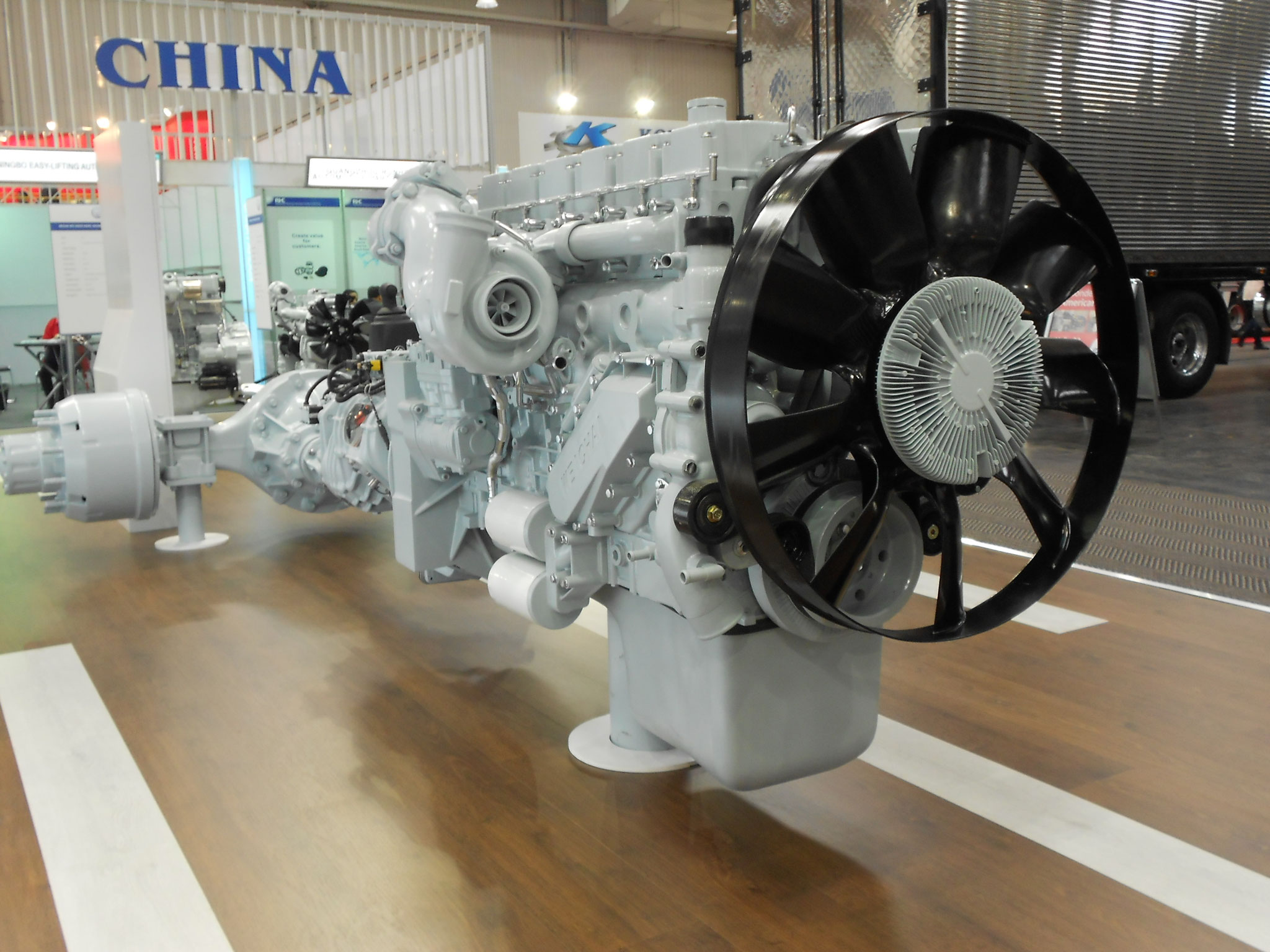

Motorserie WP12 (Euro III, IV, V), konzipiert für die Montage auf Autokränen und anderen Geräten.

Hauptmerkmale

Motoren Modell	Kolben Durchmesser/ Stroke mm	Arbeiten Volume Die	Namen. Macht (kW/HP)	Namen. Dynamik u/min	Kostenlose Geschwindigkeit (RPM).	Max Torque Moment/Momentum (N.m.)/(RPM).	Kraftstoffverbrauch (g/kWh)	Kraftstoff System
WP 12,375	126x155	11.596	276 (375)	1900	600	1800/1000-1400	-185	Bosch CB
WP 12,400	126x155	11.596	294 (400)	1900	600	1920/1000-1400	-185	Bosch CR
WP 12,430	126x155	11.596	416 (430)	1900	600	2060/1000-1400	-185	Bosch CR
WP 12,460	126x155	11.596	338 (460)	1900	600	2110/1000-1400	-185	Bosch CR

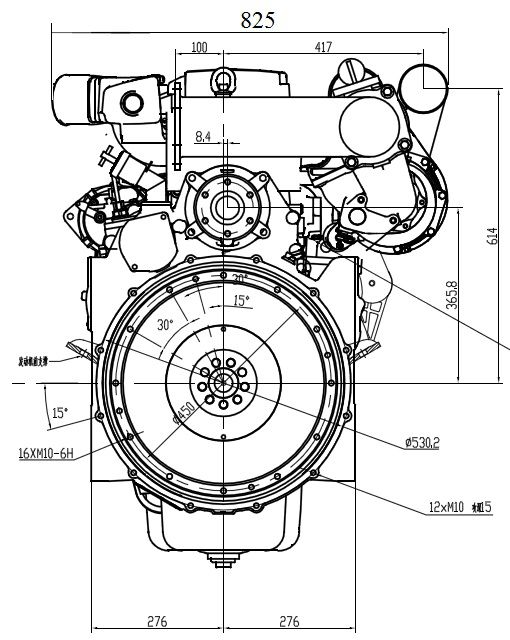

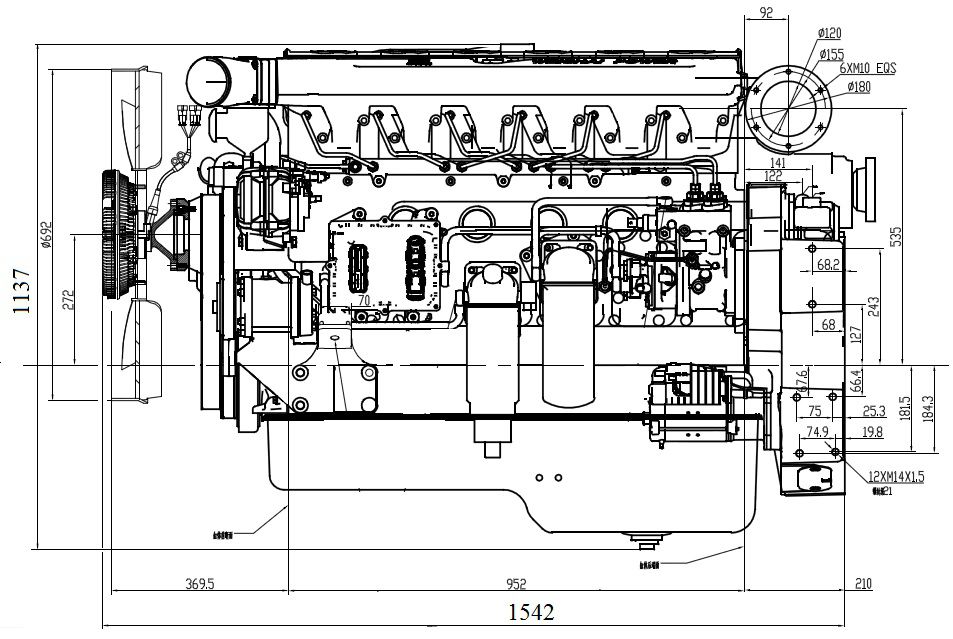

Grundlegende Dimensionen

•
•
